Назначение

Шкафы отбора напряжения ШОН предназначены для отбора напряжения от конденсаторов связи на существующих и проектируемых ЛЭП с номинальным напряжением от 35 до 750 кВ переменного тока частоты 50 и 60 Гц, а также для передачи сигналов измерительной информации устройствам автоматического повторного включения (АПВ) и приборам синхронизации.

Основными функциями ШОН являются:

▨пропускание тока промышленной частоты от КС и формирование нормированных токов и напряжений на заданных нагрузках;

▨обеспечение подключения фильтров при соединения (ФП) в этому же конденсатору связи (КС) с минимальным искажением характеристик ФП.

Конструкция

ШОН реализован как шкаф малогабаритный с передней дверцей и элементами крепления и защиты.

ШОН по воздействию климатических факторов внешней среды соответствует исполнению УХЛ категории 1 по ГОСТ 15150-69 и допускать эксплуатацию при температуре окружающей среды от минус 60° С до плюс 45° С и относительной влажностью до 100% при температуре 25°С.

Преимущества

✓ Минимальные сроки монтажа, наладки и ввода в эксплуатацию за счет поставки в полной заводской готовности

✓ Лёгкий монтаж к любому типу высокочастотного заградителя

✓ Малый вес, удобство транспортировки

✓ Долговечность (срок службы до 30 лет).

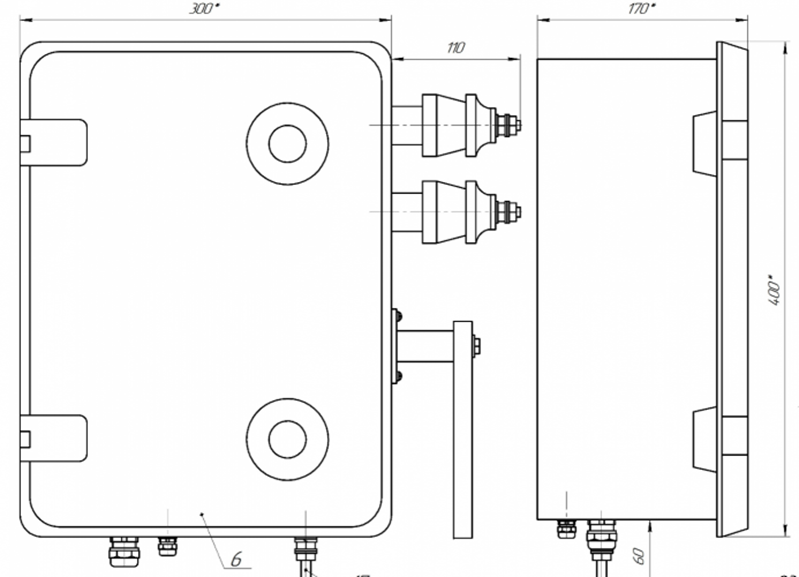

ШОН представляет собой жесткую металлоконструкцию, состоящую из бескаркасного сварного корпусаидверей, обеспечивающих одностороннее (переднее) обслуживание. Двери шкафов запираются назамок, открываются на угол не менее 95 градусов. Аппаратура, устанавливаемая вШОН, размещена на плате, закрепленной к заднейстенке шкафа. Конструкция шкафов обеспечивает проведение любого вида ремонта, замены аппарата или технического обслуживания при полностью снятом напряжении. Электрическая схемаШОН предусматривает наличие 2-х трансформаторов отбора напряжения (ТОН): один-для питания приборов синхронизации; второй-для питания реле контроля синхронизма и напряжения.
